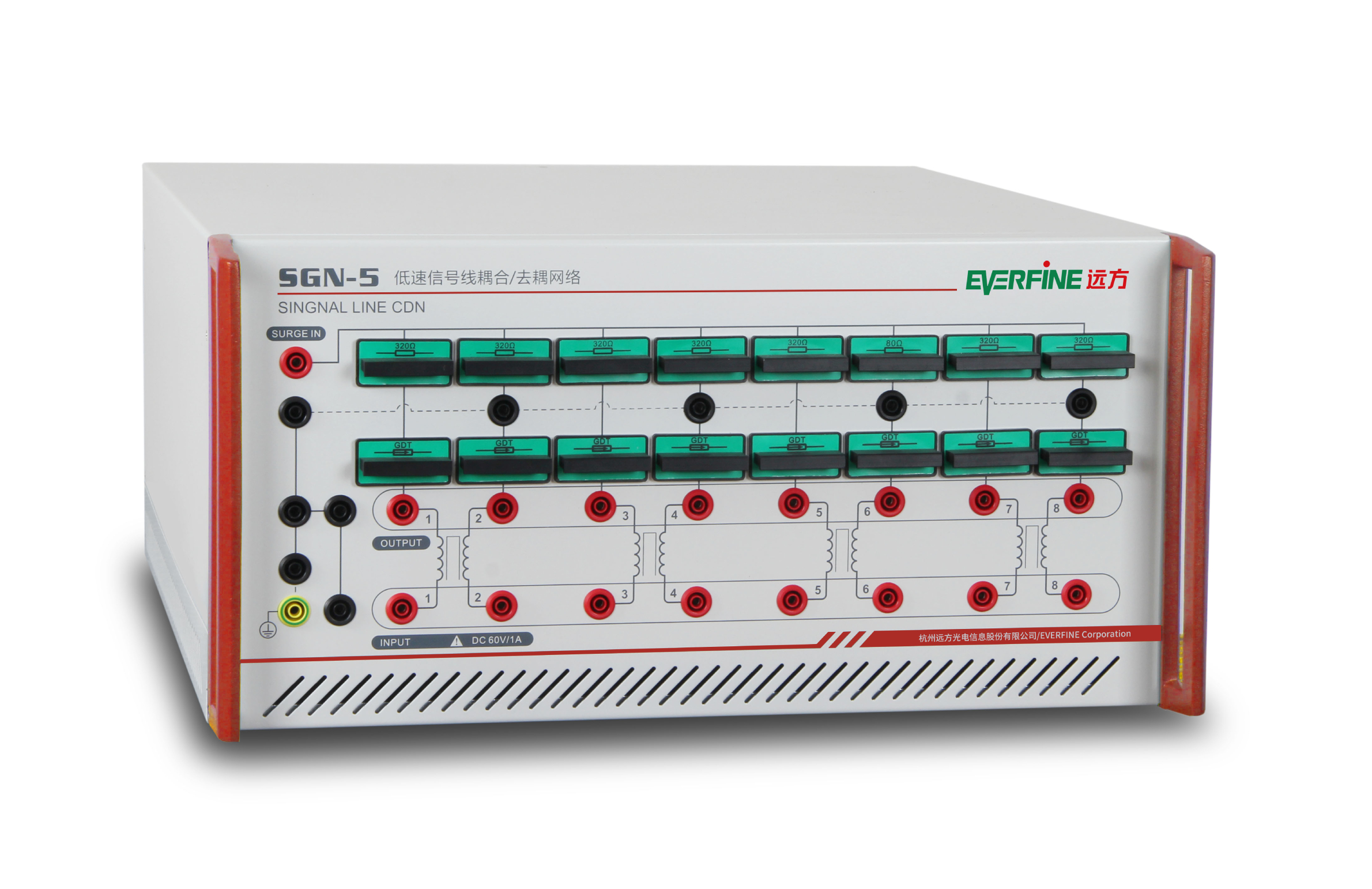

SGN-5 低速信号线耦合去耦网络是针对电磁兼容试验—符合1.2/50μs，10/700μs浪涌波形抗扰度试验的特点和要求而专门设计的配套装置。该设备与EMS61000-5系列雷击浪涌发生器配合，可以完成受试设备在信号端口、通信端口的浪涌（冲击）抗扰度试验，其性能完全符合IEC(国际电工技术委员会)标准IEC61000-4-5的要求。
符合标准：
IEC61000-4-5/GB17626.5
-
型号 SGN-5 低速信号线耦合去耦网络
输入波形 1.2/50μs，10/700μs
最大试验电压 7kV
耦合模式 非屏蔽对称线（如USB、RS485）、非屏蔽不对称线（如RS232、GPIB）
耦合器件 90V气体放电管、0.5μF电容
数据速率 5Mbit/s
网络容量 DC，65V/1A
残余浪涌电压 ＜90V
